제함기

DRE-176

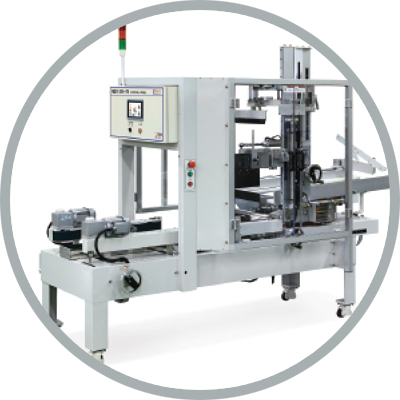

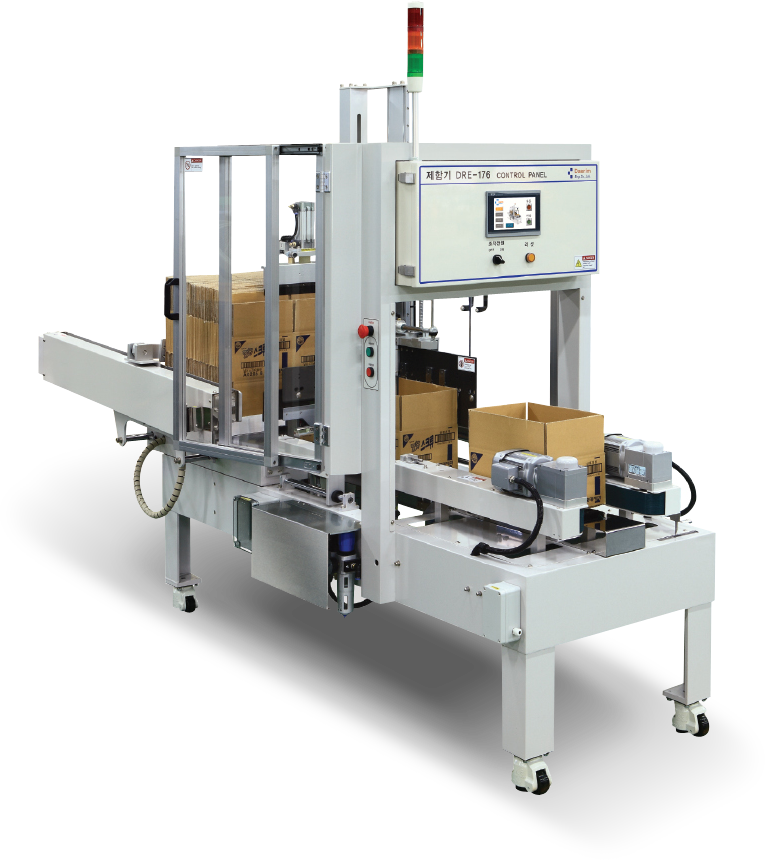

분당 최대 25box의 보급형 제함기

박스 공급(케터필터) 장치가 있어 생산속도가 빠르며 박스 적재량이 많습니다.

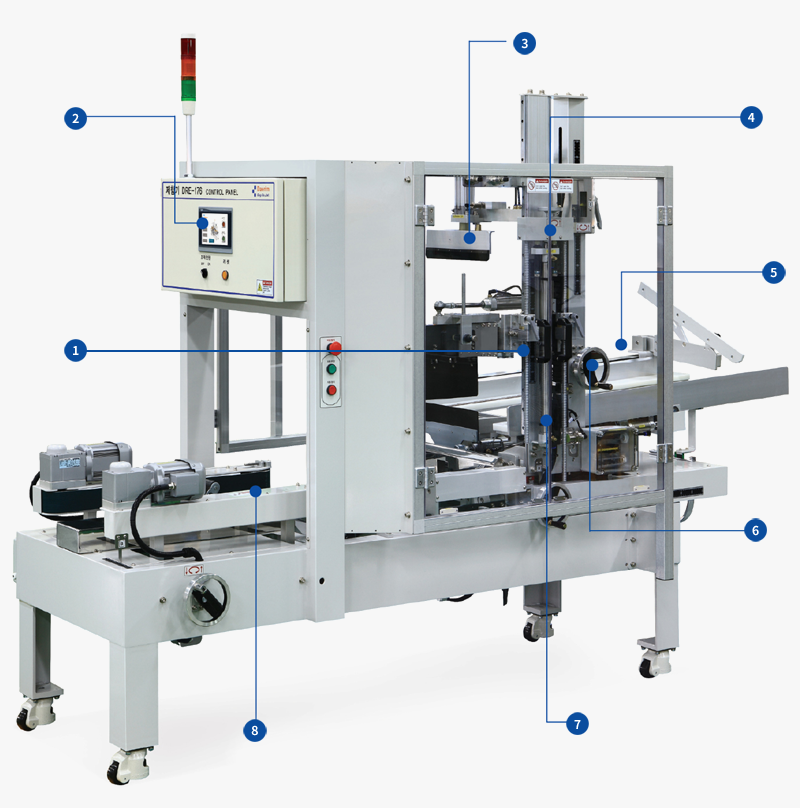

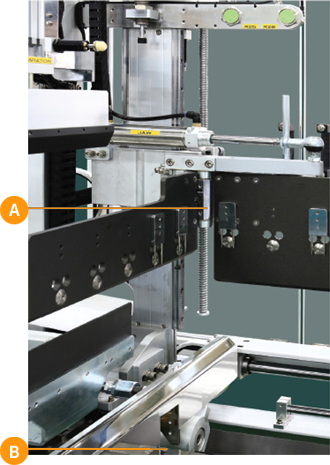

1
A

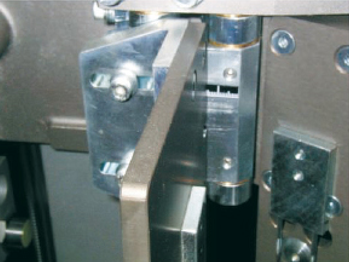

BOX 두께에 따른 미세조정시 전문적인 조정이 필요하나 신형방식은 누구나 간단하게 미세조정가능 (실용신안출원번호:0020637)
B

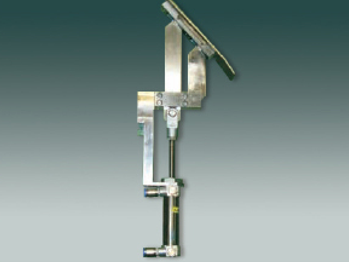

부싱 및 열처리 가이드 사용으로 내구성 강화 (실용신안출원번호:0327256)
2

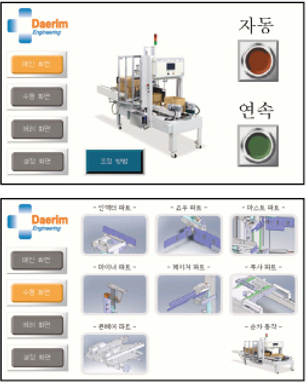

터치스크린 적용
기계조작 방법 및 이상발생 파트를 화면에 적용하여 초보자도 화면만 보면서 기계를 조작할 수 있다.
3
작동부위의 원활한 동작, 수명연장을 위해 BALL BUSH적용
4
BALL SCREW채택으로 높이 조절이 간단하고 쉽다. (실용신안 등록번호 : 0392468)

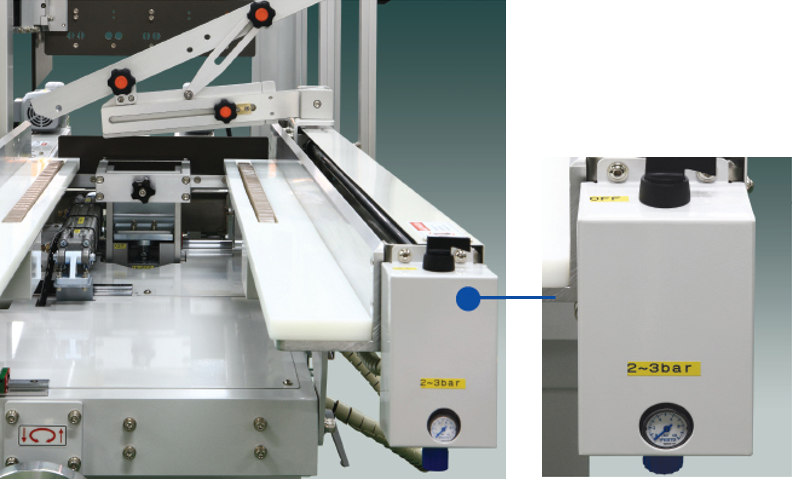

5
파손 및 소손 방지용 COVER부착
6
POST높이 조절 장치를 기둥안에 넣어 콤팩트하며 핸들로 쉽게 UP/DOWN 되도록 하였다. (실용신안 등록번호 : 0392469)
7
주요 동작부위가 LM GUIDE를 적용하여 내구성이 강함
8
모터의 선처리가 콘넥타 처리하여 벨트 교체가 간단하다.

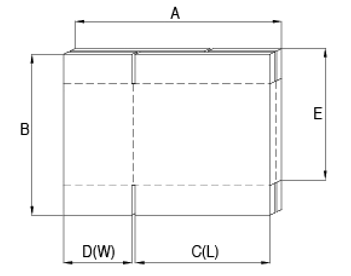

표준형 박스

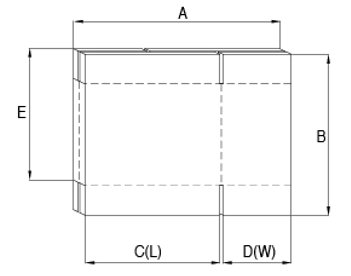

반대형 박스

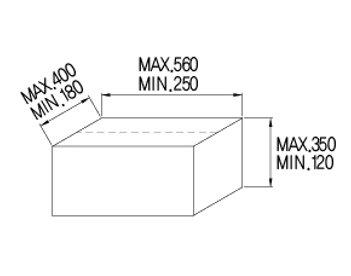

제함박스의 크기(mm)
제함가능한 박스크기 (단위mm)
Min Max
A (Total Length) 450 965
B (Total Height) 320 750
C (Length) 250 560
D (Width) 180 400
E (Height) 220 550

Specfication

Machine Size 2920L x 1100W x 1950H
Package Size Max : 560L x 400W x 350H
Min : 250L x 180W x 120H
Capacity 16-25 Box/min
Power Supply 220V or 380V x 3PH x 60Hz
Air Supply 5-6Kg/㎠
Electric Power 0.5 Kw
